智能周界报警系统解决方案

智能周界报警系统分为两个部分,即周界防范和视频监控系统。周界防范报警有具有周界防范监测的前端设备、报警主机组成,实现对园区河道的周界防范效果。视频监控系统指由传球机组成,实现周界报警后联动对应预置位,完成视频复核、事后的分析取证功能

电话：021-57661171 手机：13916935178

上个：没有

下一位：智能红外报警系统解决方案

方案描述

智力周界报案设计软件软件可分为两位要素,即周界提防和短视频图片播放探测设计软件软件。周界提防报案有更具周界提防探测的自动化测试主设备、报案主机箱构成,保证对该项目河堤的周界提防使用效果。短视频图片播放探测设计软件软件指由传球机构成,保证周界报案后一体化相应预置位,完成任务短视频图片播放核查、当面的分析一下查证功能性

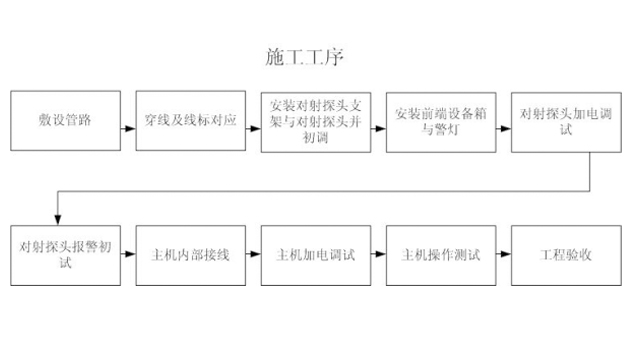

一、管道敷设

1）配管用硬质PVC管管材。

2）暗配管管路宜沿最短的路由敷设，尽量减少弯曲。在相邻拉线

盒内，不可以S弯或U形弯。埋入墙体或混凝土构件内的暗配管，其

维护层不应当不大于15mm。

二、穿线及线标各自

1）布放线缆前应对其进行绝缘测试，电线、电缆线间和线对地间绝缘电阻值必须大于0.5MΩ，测试合格后方可敷设。

2）布放线缆应排列整齐，不拧绞，尽量减少交叉，交叉处粗线在下,细线在上.

3）管内线缆不得有接头，接头必须在盒(箱)处连接。

4）所敷设的线缆两端必须做好标记。

5）线管不能直接进入设备接线盒内时，线管出线口与设备接线之间，必须采用金属软管过渡连接，软管长度不得超过1m，并不得将线缆直接裸露。

三、红外对射红外探头按照及初调 1）将铝合金支撑杆一定于墙面，将预先存留在盒内的电线从管外勾出用剥线钳剥去绝缘电阻外皮，外露线芯10mm～15mm(要留意不碰掉线号穿墙套管)，将盒内的线材导入，压接在观测器的接线柱绝缘端子上，将余线材盘回盒内，将观测器支撑架用螺栓一定在盒上。一定要牢靠可靠性。 2）及时红外遥测器在装配时，收、发装备应能够正冲，且当中不得已有遮盖物。 3）整台防停水交流电源模块可带10对红外对射接口协议，若接入长度超越200m应分层改装交流电源模块；红外对射探测器需多个送电。的有关的信息请求见品牌代表书。 4）设计中每一家的疆界界面应该由绝无仅有的打码与之相对应的，确定的产品说书来打码；在设计常规操作前都要协同工作人设计中的的疆界界面来公司注册。

主动红外对射（周界防范系统）的安装调试指南

一、红外对射的安装方法

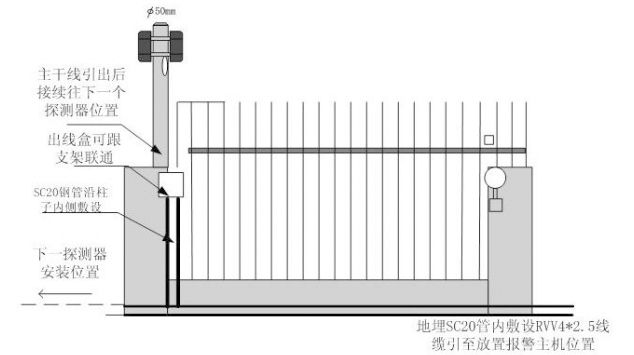

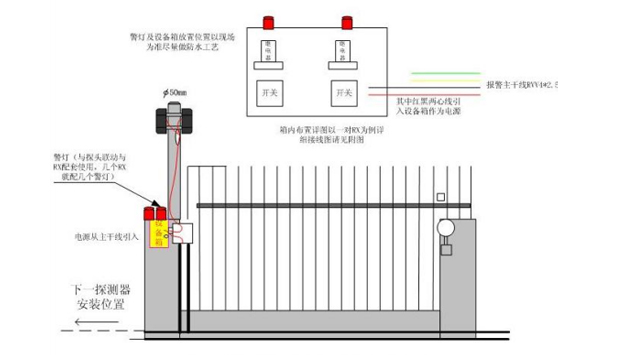

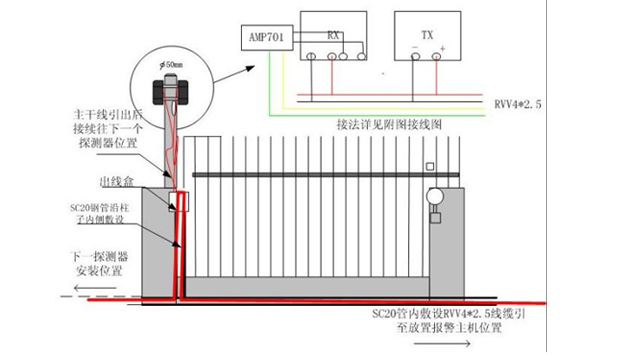

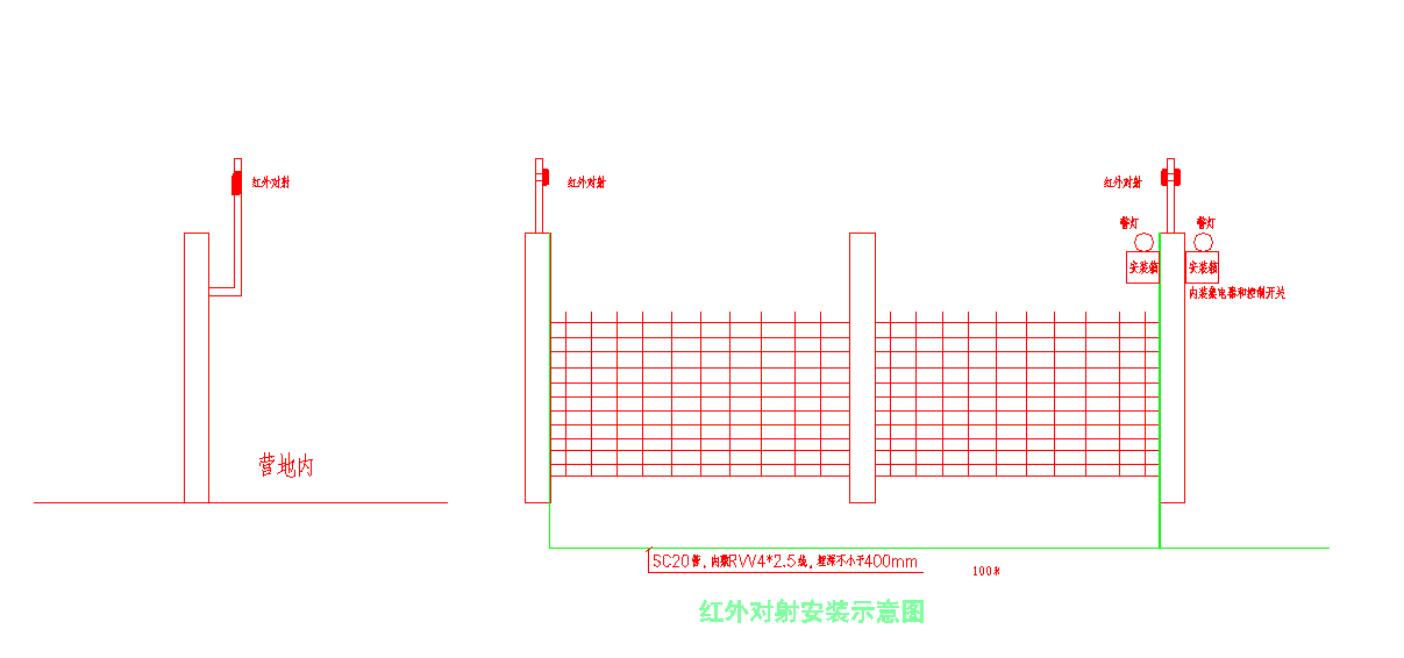

（一）柱石式的安装（详细cad图）

很欧美兴起的支撑体系有半正正方形的和方通五种，最早的时候很欧美兴起的是半正正方形的截面积支撑体系，现如今的现象刚刚好反进来了，方通支撑体系在市政工程界愈来愈越欧美兴起。注意是发现器装有在方通支撑体系上不会转、不宜转移。除此在内，有大量的不绣钢、硬质耐热合金、铝硬质耐热合金型钢可供所采用也是它的长处一个。在岗位上的其他那种制作的方式是所采用扁钢充当支撑体系，如何不可确保接线有效果地穿管暗敷，让的线路露外在上空，此类的方式没有可取的。

基石的样式会是"1"字体形状、"Z"字体形状一些耐折的，由建筑工程施工物的优点及防盗锁请求而定，关键性点内在支撑点的规定都要牢固牢实，没了换一个位置或左右摇摆，便于于组装和设防、避免误报。

（三）红外对射安装的一般原则

快速设置在节点上的遥测器，其大部分基本功能式猜忌人的不法出行，成了避免庞物、小动植物等使得误报，感应器的区域通常情况应距离感地上50㎝之内。遮光时刻应进行调节到快的地位上，对违法侵入做出快生理反应。

设有在围墙设计上的探测系统器，其常见性能是顾虑认为的蓄意翻过，底下装有和侧面图装有二种均可。

上边安转的探测器器，感应器的位址应超出护拦，铁栏杆顶部25㎝，以抑制在墙壁上活動的小鸟儿、小猫等导致误报。四激光柱检测器的防误报水平比双激光柱强，双激光柱又比单激光柱强。

测面布置程序则是将感应器布置程序在栅栏门，院墙紧靠上端的测面，通常情况是作墙上式布置程序，布置程序于周边的易得。那样途径能绕过雏鸟、小猫的过程扰乱。某一种的方式方法都又她们本身的优势：或障碍，过程中商对某一种装配的方式方法都又她们本身的独爱。消费者应利用本身建筑装修物的结构特征和防盗报警条件充分并选择。（四）尤为信息提示

1．钱路一定无法明敷，要穿管暗设，就是红外对射工作安全性的最起码的要求。

2．使用在边界上的探测器器，其光谱线距墙沿的比较远技术差距难以少于30㎝，这一丝在边界以造型直角转弯的地点需有点目光。

3．配线接好后，请按万用表的电阻功率档自测传感器的电适配器端①、②接线端子排，明确都没有跳闸问题右后方能接通电适配器对其进行操作。

二、红外对射的工程调试

（一）投光器光轴更改

打开感应器的外罩，把眼球对盯准器，查看盯准器内的影响的状态，感应器的光纤激光切割机的透镜需要可以拿手在180°比率内的样子调准，用螺丝扣帽刀调接光学激光镜片下方留言板上的前后左右调准螺丝扣帽，光学激光镜片体系有前后左右12°的调准比率，经常调准使对准器中对手遥测器的印象落到军委定位。

在调控过程中中注意事项不必掩盖了光轴，免得后果调控作业。投光器光轴的进行调节对防区的感度能影响到很多，请很大要决定合理具体步骤细心重复进行调节。（二）受光器光轴的调整

一点：，并按照"投光器光轴做调节"相同的做法对受光器的光轴做阶段做调节。在此受光器上朱红色防御警示灯变暗，绿警示灯长亮，另外无闪亮现状，表明套头光轴相交很正常的，投光器、受光器技能很正常的。

第一步：受光器上带2个圆孔，上边分开有标"+"和"－"，用做检验受光器所极其的红外线标准，其值电费压来指出，称作光感应电流。将万用表的检验表笔（红"+"、黑"－"）复制到估测受光器的光感应电流。复发变动眼镜设计使光感应电流值提升最大的值。这样子红外探头的操作睡眠的状态提升了最合适的睡眠的状态。

目光重大事项：四粒子束探测器器器有两两光电技术设备性，所需分离开来挡住受光器的上、下光电材料镜片，进行改善至、下光感应线电压值不符已经。较古文明的四粒子束探测器器器两两光电技术设备性是分离开来改善，考虑到涵盖到反射器和接受了器的两个温度探头共十二个光电技术设备性的比较应社会关系，改善起来了很多吃力，所需很大用心改善，清理疏忽大意还是会出現误报也许防火死区。ABH四激光束试探器已把好几个地方整和为三合一可以调节，工程建筑装修施工可能多了。

（三）遮光时间调整

在受光器上有遮光准确时期调低钮，般红外探头的遮光准确时期在50m/s ~ 500m/s间可转换，摄像头在原机时，公厂里将摄像头的遮光时段转换到一家标准的地段上，在应该性事情下，此地段有的是种相对合理的的状态，都满足了生态的环境事情和摄像头企业的优缺点，这些不存在特殊化的问题分析，也不须要转换遮光时段。如果因设防的问题分析须要转换遮光时段，以适应能力生态的环境的变。应该来看，遮光时段短，摄像头明情绪化就快，但关于像飘落的叶子、飞在的雏鸟等的明感度也强，误短信报警的或者性锐减。遮光时段长，摄像头的明情绪化缩减，漏报的或者性锐减。工程施工师应基于设防的实际的须要进行调节遮光的时段。

（四）与防盗主机的链接

探头设定后，将防拆开关接入防区输入回路中，联线完毕，盖上探头的外壳，拧紧紧固螺丝。要求在防盗主机上该防区警示灯无闪烁、不点亮，防区无报警指示输出。表示整个防区设置正常。否则，要对线路进行检查，对探头进行重新调试，重新对防区状态进行确定。

（五）防盗性能测试
